VSSJA-2(B2F)型双法兰限位伸缩接头

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939

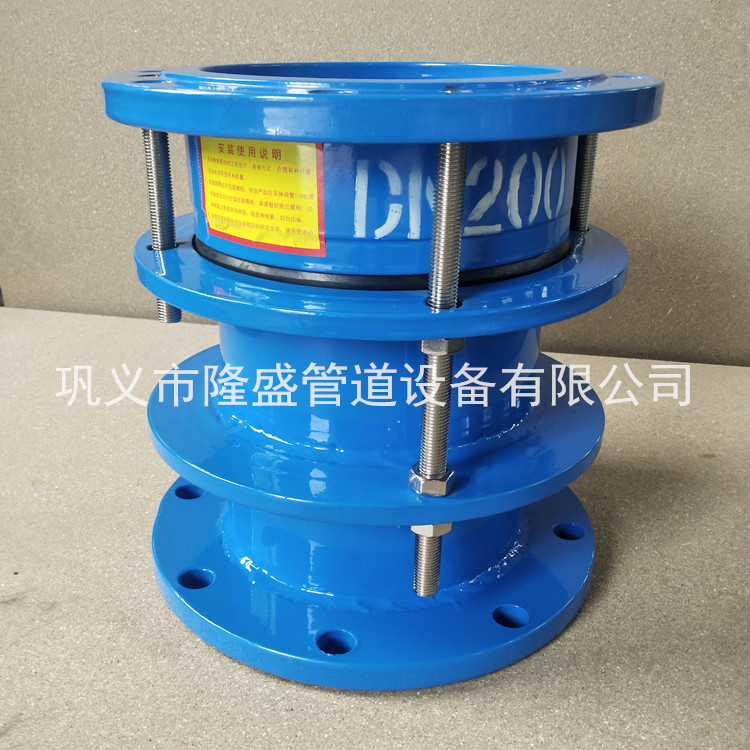

【产品名称】:VSSJA-2(B2F)双法兰限位伸缩接头
【产品别名】:双法兰伸缩接头  双法兰限位伸缩器
【产品规格】:【DN40mm-DN3000mm】
【产品认证】:ISO9001-2008
【产品压力】:0.25--2.5
【执行标准】:GB/T12465-2007
【连接方式】:法兰和焊接
【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】:碳钢,不锈钢.
【产品颜色】:蓝色 l绿色 可根据客户要求调色.
【工作温度】:-40度至160度
产品介绍:
        B2F(VSSJA-2)双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在大伸缩量处用双螺母锁定。B2F(VSSJA-2)双法兰限位伸缩接头适用于两边均与法兰连接,安装时调整产品两端连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。
产品优势:
        B2F(VSSJA-2)双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其大伸缩量就起到限位,确保管道的安全运行,特别适用于有振动或有一定斜度及拐弯的管路中的连接。
       该产品伸缩量大、安装方便快捷。适用于两端法兰连接的管道上面。B2F(VSSJA-2)双法兰限位伸缩接头能够实现管道轴向位移的补偿,并且能够大大减少管道运行时的轴向推力,从而延长管道的使用寿命,保护线路的安全运行。并且安装在管道线路上能够方便阀门的拆装与维护,并且能够克服地陷对管道线路造成的不良影响。
产品特点:
     B2F(VSSJA-2)双法兰松套限位伸缩接头适用于管道线路两端都是法兰连接。安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的安全运行。1 伸缩量大,使用寿命长。2 方便阀门的拆装,有利于管线的定期维护。3 本产品能够有效地起到保护管线避免受到地陷带来的不良影响。4 材质优良,运行稳定。B2F(VSSJA-2)双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
产品安装:


       B2F型双法兰松套限位伸缩接头适用于两边均与法兰连接,安装时调整产品两端与法兰的连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。
       双法兰松套限位伸缩接头型号VSSJA一2或B2F型,管道两边法兰的连接方式,安装在管道上可以和阀门连接,既补偿了管道的伸缩量又对阀门的维修提供了方便。
双法兰松套限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

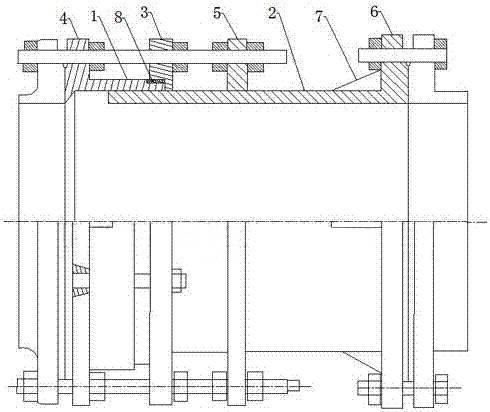

产品示意图:
技术参数:
法兰松套限位伸缩接头基本尺寸(PN0.6 1.0MPa)

公称尺寸
DN
管子外径DW 外形尺寸 伸缩量δ 法兰连接尺寸
DW D0 L L2 L1 0.6Mpa 1.OMpa
D K n-do D K n-do
65 76 76 340 340 105 ±25 160 130 4-¢14 185 145 4-¢18
80 89 89 190 150 4-¢18 200 160 8-¢18
100 108 108 21O 170 220 180
114 114
125 133 133 240 200 8-¢18 250 210
140 140
150 159 159 265 255 285 240 8-¢23
168 168
200 219 219 320 280 340 295
250 273 273 375 335 12-¢18 395 350 12-¢23
300 325 325 350 370 130 ±32.5 440 395 12-¢23 445 400 16-¢22
350 377 377 490 445 505 460 16-¢26
400 426 426 540 495 16-¢23 565 515 20-¢26
450 480 480 595 550 615 565
500 530 530 645 600 20-¢23 670 620 20-¢30
600 630 630 755 705 20-¢27 780 725 24-¢30
700 720 720 860 810 24-¢27 895 840 24-¢33
800 820 820 590 600 220 ±65 975 920 24-¢30 1015 950 28-¢33
900 920 920 1075 1020 1115 1015 28-¢36
1000 1020 1020 1175 1120 28-¢30 1230 1160 28-¢36
1200 1220 1220 1405 1340 32-¢33 1455 1380 32-¢40
1400 1420 1424 640 1630 1560 36-¢36 1675 1590 36-¢42
1600 1620 1624 1830 1760 40-¢36 1915 1820 40-¢48
1800 1820 1824 2045 1970 44-¢39 2115 2020 44-¢48
2000 2020 2026 2265 2180 48-¢42 2325 2230 48-¢48
2200 2220 2226 2475 2390 52-¢42 2550 2440 52-¢56
2400 2420 2426 2685 2600 56-¢42 2760 2650 56-¢56
2600 2620 2626 600 710 240 ±75 2905 2810 60-¢48 2960 2850 60-¢56
2800 2820 2826 3115 3020 64-¢48 3180 3070 64-¢56
3000 3020 3026 3315 3220 68-¢48 3405 3290 68-¢60
3200 3220 3230 3525 3430 72-¢48 - - -
3400 3420 3432 3735 3640 76-¢48 - - -
3600 3620 3632 3970 3860 80-¢56 - - -


法兰松套限位伸缩接头基本尺寸(PN1.6 2.5Mpa)
公称尺寸DN 管子外径DW 外形尺寸 伸缩量δ 法兰连接尺寸
Dw do L L2 L1 1.6Mpa 2.5Mpa
D K n-do D K n-d0
65 76 76 340 340 105 ±25 185 145 4-¢14 185 145 8-¢18
80 89 89 200 160 8-¢18 200 160
100 108 108 220 180 235 190 8-¢22
114 114
125 133 133 250 210 270 220 8-¢26
140 140
150 159 159 285 240 8-¢22 300 250
168 168
200 219 219 340 295 12-¢22 360 31O 12-¢26
250 273 273 405 355 12-¢26 425 370 12-¢30
300 325 325 350 370 130 ±32.5 460 410 485 430 16-¢30
350 377 377 520 470 16-¢26 555 490 16-¢33
400 426 426 580 525 16-¢30 620 550 16-¢36
450 480 480 640 585 20-¢30 670 600 20-¢36
500 530 530 715 650 20-¢33 730 660
600 630 630 840 770 20-¢36 845 770 20-¢39
700 720 720 910 840 24-¢36 960 875 24-¢42
800 820 820 590 600 220 ±65 1025 950 24-¢39 1085 990 24-¢48
900 920 920 1125 1050 28-¢39 1185 1090 28-¢48
1000 1020 1020 1255 1170 28-¢42 1320 121O 24-¢56
1200 1220 1220 1485 1390 32-¢48 1530 1420 32-¢56
1400 1420 1424 640 1685 1590 36-¢48 1755 1640 36-¢62
1600 1620 1624 1930 1820 40-¢56 1975 1860 40-¢62
1800 1820 1824 2130 2020 44-¢56 2195 2070 44-¢70
2000 2020 2026 2345 2230 48-¢62 2425 2300 48-¢70
