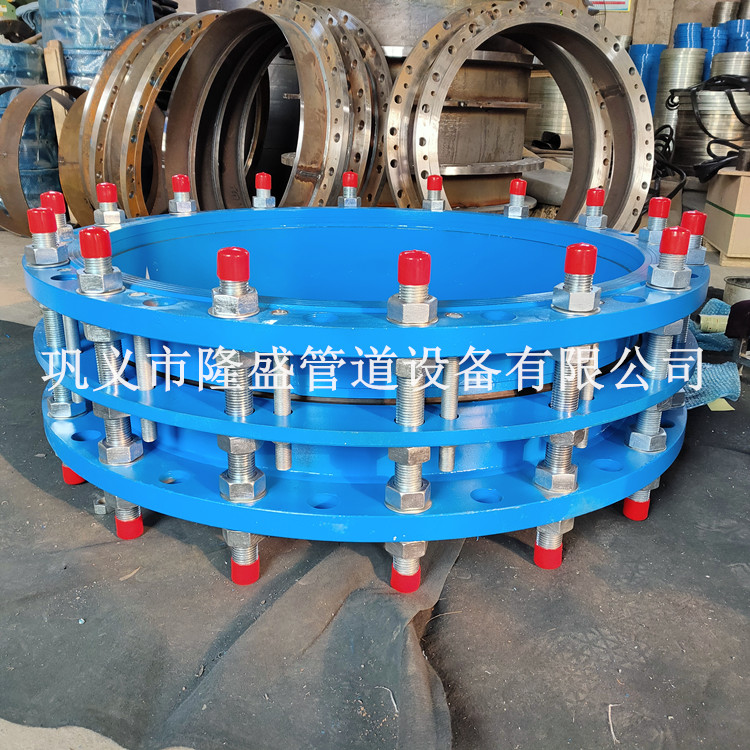

(C2F)型双法兰传力接头

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939



C2F(VSSJAF)型双法兰传力接头是由法兰松套伸缩接头和短管法兰,传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。 C2F(VSSJAF)型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。



【产品名称】:C2F(VSSJAF)型双法兰传力接头(C2F双法兰松套传力补偿接头)

【产品别名】:双法兰伸缩器 双法兰传力接头

【产品规格】:【DN32mm-DN4000mm】

【产品压力】:0.6-2.5MPa

【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】:碳钢,球墨铸铁,不锈钢.

【产品颜色】:蓝色,可根据客户要求调色.

【工作温度】:-40度至80度



产品优势:
双法兰传力接头:由本体,密封圈,压盖,伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中,安装时调节产品两端的法兰的安装长度,对角均匀拧紧压盖螺栓,使其成为一个整体,并有一定的调节量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。



产品特点:
双法兰传力接头是由法兰松套伸缩接头和短管法兰,传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。
1.两端均为法兰连接,安装方便快捷。
2.能够将轴向推力传至整个管线,平摊压力。
3.方便泵阀的拆装与维护。


VSSJAF(C2F)双法兰松套传力接头结构示意图:

公称通径DN 管子外径DW 法兰连接尺寸 密封面d 总长L 安装尺寸L1 调节量 △
法兰外径D 螺栓孔中心圆直径K 螺栓孔径DO 螺栓
n/个 Th
65 76 185 145 18 4 M16 118 330 200 20
80 89 200 160 8 132
100 114 220 180 156
125 140 250 210 184
150 168 285 240 22 M20 211 340
200 219 340 295 266
250 273 395 350 12 319
300 325 440 400 370 370 220 25
350 377 505 460 16 429
400 426 565 515 26 M24 480 380
450 480 615 565 20 530
500 530 670 620 582
600 630 780 725 30 24 M27 682 420 240
700 720 890 840 794
800 820 1015 950 33 M30 901 560 350 30
900 920 1115 1050 28 1001
1000 1020 1230 1160 36 M33 1112
1200 1220 1455 1380 39 32 M36 1328 600 370
1400 1420 1675 1590 42 36 M39 1530 630
1600 1620 1915 1820 48 40 M45 1750 670 380
1800 1820 2115 2020 44 1950
2000 2020 2325 2230 48 2150 690 400
2200 2220 2550 2440 56 52 M52 2370 730
2400 2420 2760 2650 56 2570
2600 2620 2960 2850 60 2780 820 450 40
2800 2820 3180 3070 64 3000
3000 3020 3405 3290 60 68 M56 3210




VSSJAF(C2F)双法兰松套传力接头优势:
      在管道中发挥着连接作用的就是传力接头是中国的净水排污行业中不可缺少的设备,在整个排污的环 节中发挥着不可缺少的作用。正因为如此,传力接头在净水行业中以飞快的速度往前发展。中国不仅 是一个农业大国,也是一个机械大国,每个城镇都建立着各种工厂,工厂排放出来的污水要进行合理 的排泄,而不能对村庄和人民造成污染危害。
VSSJAF(C2F)双法兰松套传力接头用途:
     传力接头的适用介质在整个管道系统中的用途,这个产品在整个管道系统是起的一个连接作用的,管 道系统是用来传输物质,主要适用于以下等等物质,煤气、空气、原油、燃油、生活污水、润滑油、 淡水、输送海水、冷热水、饮用水、成品油、并且这些物质的温度是不高于250度的蒸汽和颗粒粉状 等介质的。因为这些物质主要是通过管道进行传输,管道传输过程中,这些物质肯定会经过传力接头 或者伸缩接头这个连接处,那么连接处直接就关系到整个管道系统是否是一个良性的传输过程,这个 用途是非常重要而且直观的,其中微妙之处就在于连接,一个传承,一个传力,这就是伸缩接头的用 途。
